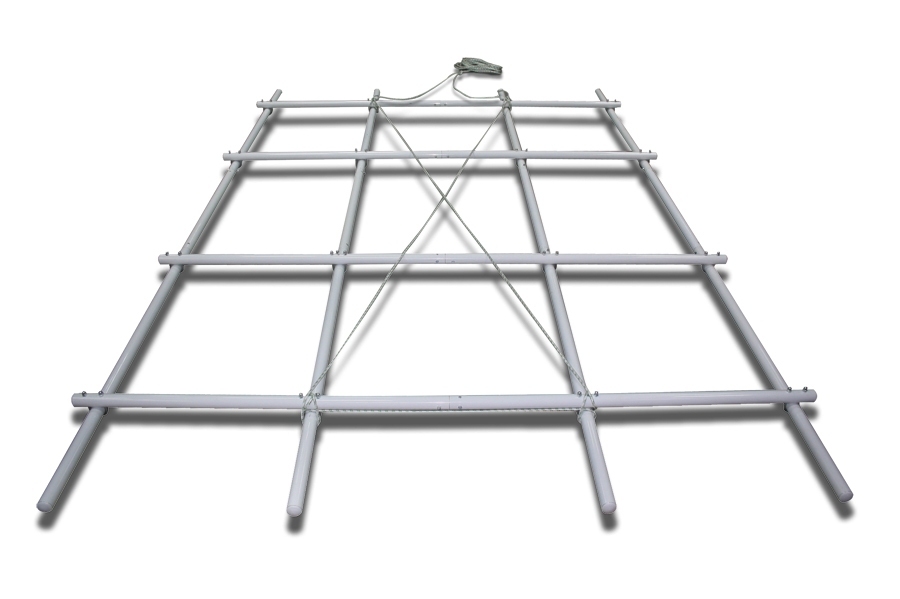

Каркас для четырехместного катамарана Спорт-4 модель 1

Каркас состоит из продольных и поперечных стрингеров (1;2), которые изготавливаются из дюралевых труб (Д16Т) диаметром 40х1,5мм.
Конструкция каркаса полужёсткая: внешние узлы стрингеров (см.рис.) крепятся U-образными болтами, внутренние узлы-петлями из капроновой верёвки, за счёт скрутки (рис.2), или резиновыми жгутами. При сильном ударе гондолы катамарана об препятствие, происходит кратковременное изменение угла между стрингерами (1,2) каркаса (прямоугольный каркас сдвигается в параллелограмм (на десятые доли секунды), и сразу возвращается в исходное состояние за счёт полужёстких узловых креплений  и диагональных растяжек (синтетическая верёвка статика, диаметром 6мм), которые играют роль пружин и придают жёсткость каркасу.
Изменение (колебание)небольшое и кратковременное, на характеристики судна не влияет, но зато сохраняются стрингера и карманы от разрушения.
При жёсткой конструкции:  внешний и внутренний узлы стрингеров жёстко скрепляются болтами, жёсткими скобами, стальной проволокой (стрингера между собой закреплены намертво,колебание между ними отсутствует). Диагональные растяжки здесь не нужны. При данной конструкции чаще происходит разрушение стрингеров при ударе.
       Диагональные растяжки натягиваются между внутренними узлами каркаса. Затем привязывается чальный конец. Чальный конец привязывается также к внутренним узлам каркаса, за которые были закреплены диагональные растяжки.
Не рекомендуется использовать каркас без диогональных растяжек.
Без чального конца запрещено использовать катамаран (по технике безопасности).
